Termik Manyetik Şalter 100 Amper

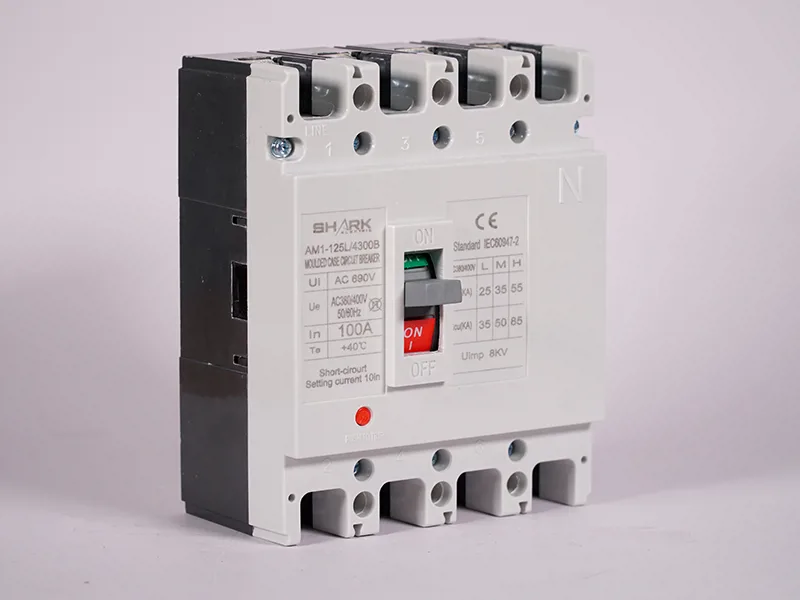

AM1-125L/4300B kompakt güç şalteri. 100 A anma akımı, 4 kutup, termik ve manyetik koruma, Icu 35 kA.

AM1 serisi termik manyetik kompakt güç şalterleri, dağıtım panolarında ve motor devrelerinde aşırı yük ile kısa devre koruması sağlar. Termik açma elemanı süregelen aşırı yüklere, manyetik açma elemanı ise ani kısa devre akımlarına karşı devreyi korur. Bu model 4 kutupludur ve 100 A anma akımına sahiptir. Anma çalışma gerilimi AC 380/400 V, anma yalıtım gerilimi AC 690 V, darbe dayanım gerilimi 8 kV değerindedir. Kısa devre açma akımı anma akımının 10 katına ayarlıdır. AC 380/400 V değerinde kesme kapasitesi (Icu) 35 kA, servis kesme kapasitesi (Ics) 25 kA olarak verilmiştir. Gövde akımı 125 A olduğundan aynı kasada farklı anma akımlarıyla kullanılabilir. IEC 60947-2 standardına uygun olarak üretilmiştir.
